您現在的位置：DFZ 3L-1600深孔鉆銑加工中心
簡要描述:
借助我們的DFZ系列深孔鉆與銑削加工中心，我們在一臺機床上為復雜工件提供兩種不同加工技術。系統設計用于達25噸工件的四面體加工。由于采用框架驅動裝置和兩個擺動軸承，優化的鉆孔和銑削裝置保證了最大穩定性和大跨度。剛性極強的機床結構保證了加工的高度
業務咨詢：(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
(86) 13823611897 (蔡小姐)
在線交流- 產品概述
- 技術參數
- 產品應用
- 快速詢價

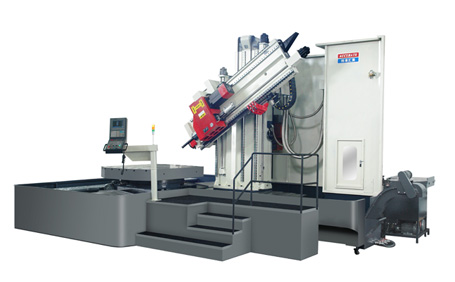

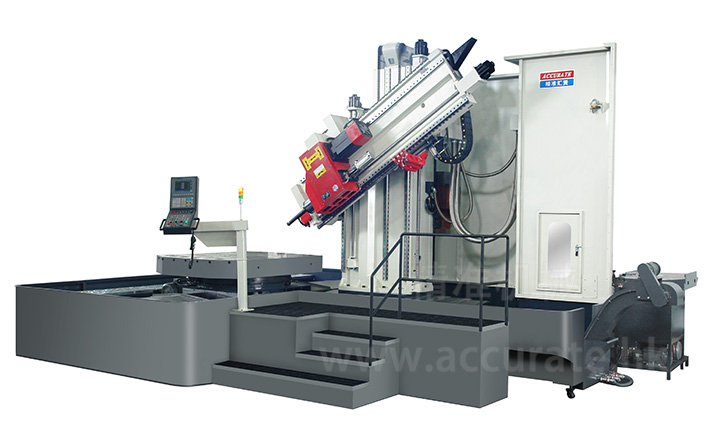

借助我們的DFZ系列深孔鉆與銑削加工中心，我們在一臺機床上為復雜工件提供兩種不同加工技術。系統設計用于達25噸工件的四面體加工。由于采用框架驅動裝置和兩個擺動軸承，優化的鉆孔和銑削裝置保證了最大穩定性和大跨度。剛性極強的機床結構保證了加工的高度精確。
DFZ 3L-1600 精準深孔鉆銑加工中心的優點：
1.通用性強，效率高
2.深孔鉆和銑削在一臺機床上完成
3.一次夾緊完成四面整體加工
4.根據鏜孔直徑孔徑、鉆孔深度、行程，數控旋轉工作臺和工作臺承重的不同
5.由于機床機構剛性極強，鉆孔和銑削性能優異
6.擺動鉆孔和銑削裝置，以及數控旋轉工作臺使得包括雙角度深孔鉆在內的各種類型加工成為可能
7.設計緊湊，具有完善的油路循環和過濾系統
8.由于可以監控流量、壓力、進給力和主軸的功率消耗，加工可靠性高
9.由于安裝了可移動的機床罩，非常容易上下料及接近工件
10.優化的軟件和硬件
11.機床安全性高，能效比高
DFZ 3L-1600精準深孔鉆銑加工中心的特點：
DFZ 3L-1600精準深孔鉆銑加工中心的特點：

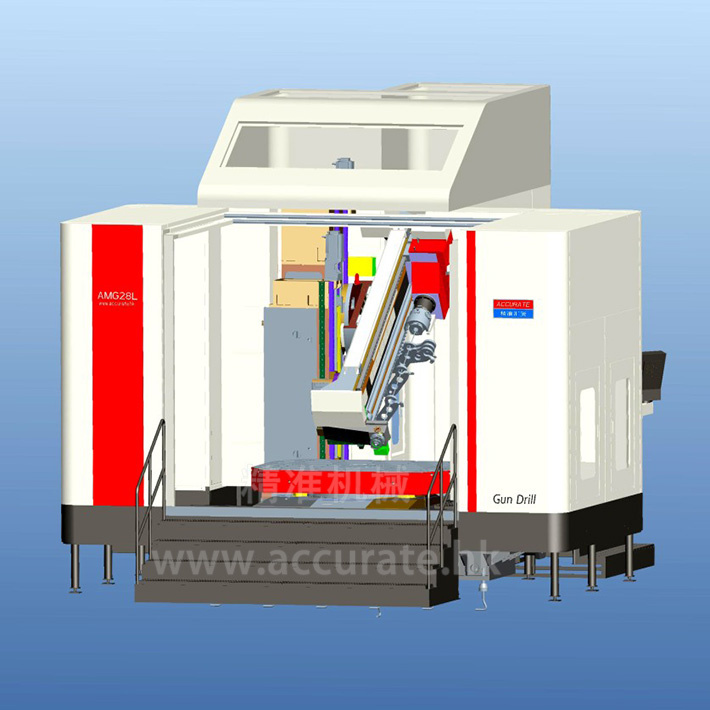

01.機床罩
•帶有切削油回收的機床底盤
•帶有工作區域集成蓋板的兩個防護門
•特寬防護門，方便吊裝設備使用
02.帶數控旋轉工作臺（A-軸）的X-模塊
•360度旋轉，一次性卡緊可以全部完成四個側面的加工
•與B-軸結臺可以在兩個角度進行加工
03.動鉆孔和銑削裝置（B-軸）
•擺動角度DFZ 3L-1600 為+35°-20°
•無級定位軸
•CNC控制器執行零點補償
•由于有兩個擺動軸承，杠桿臂短，因此獲得最佳的動態性能
•工作臺上方500-800mm即可觸及鉆軸軸套／主軸，從而獲得最佳的四側面加工
•可以輕易夠得到鉆孔和銑削裝置
04.刀架固定支架
•無需工具可以簡單快速裝配
•通過固定支架獲得低損耗長度
•固定支架數量靈活多變
•易于操作的固定支架回收系統使得定位靈活
05.排 屑
•可以輕松移除／更換集屑器
•集屑器箱可以裝配在機床的外部，與加工過程同步，從而減少設置時間
•排屑器上設有防滑安全柵格，沒有臺階或牽絆腳緣
06.控制面板
•CNC控制系統：新代 10MD，發那科 0i MD，海德漢iTNC 530 , 西門子840
07.自動換刀
•適用于16-36個刀位的刀具
08.L形立柱線軌
•立柱線軌成L形布局，提升加工剛性及精度
機床高度安全的概念
1.安全傳感器防止鉆孔和銑削軸與集屑器以及固定支架發生碰撞。
2.機床傳感器進行碰撞監測，傳感器在一微秒內做出反應并把機床斷電。
我們關注效能
1.高效設計的主軸和進結驅動裝置
2.優化的液壓系統
3.節能的控制柜冷卻系列
4.由伺服電機驅動裝置替代巨大的氣動裝置
5.大冷卻箱替代冷卻裝置
