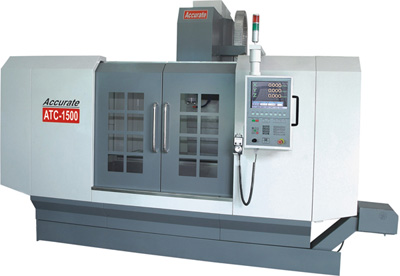

加工中心 ATC-1500

簡要描述:

業務咨詢：(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)

● X、Y、Z軸日本伺服馬達及驅動器,加工穩定。

● X、Y、Z軸採用特級滾珠螺桿,確保加工精度。

● 主軸採用預壓德國精密高速啤呤(或同級)

● 機身鑄件採用"高質"鑄鐵鑄造。

● 工作臺經特別設計及鑄造,變型度低,大大減少當牢固大型模具時所產生的扭曲現象。

● 採用先進15"LCD熒光屏

● 電腦控制制分選用臺灣進口工業用主板,耐用可靠。絕不會(huì )因為干擾,而導致加工錯誤之問題。

● 可用網絡(luò )式傳送,可接受G.M.碼指令。

機械規格Model	ATC-600	ATC-850	ATC-1060	ATC-1260	ATC-1470	ATC-1690	ATC-2090
工作臺尺寸 Table size(mm)	750x450	1100x500	1200x550	1300x550	1500x650	1800x820	2200x900
硬軌數目(Y軸） No.of slideway	2條	4條	4條	4條	4條	4條	4條
左右行程(X) X travel(mm)	600	850	1000	1200	1400	1600	2000
前后行程(Y) Y travel(mm)	450	560	600	650	700	900	900
上下行程(Z) Z travel(mm)	500	560	600	600	600	700	700
工作臺最大負荷 Table loading(kg)	400	600	600	1200	1600	2500	3500
主軸轉速 Splindle speed(rpm)	60-12000	60-8000	60-8000	60-8000	60-8000	60-6000	60-6000
主軸錐度 Splindle taper	BT-40	BT-40	BT40/BT50	BT40/BT50	BT40/BT50	BT50	BT50
主軸馬力 Splindle power(hp)	7.5	10	15	15	15	20	20
主軸中心至立柱導軌面 Splindle to z axisslideway(mm)	475	560	600	650	700	900	900
左右快速進給(X) X feedrate(mm/min)	20	15	15	15	15	15	15
前后快速進給(Y) Y feedrate(mm/min)	20	15	15	15	15	15	15
上下快速進給(Z) Z feedrate(mm/min)	20	15	15	15	15	15	15
切削進給 Cutteringfeedrate(mm/min)	1-6000	1-6000	1-6000	1-6000	1-6000	1-6000	1-6000
外形尺寸 Dimension(mm)	2300 x 2000 x 2300	2670 x 2880 x 2655	2670 x 3350 x 2655	2670 x 3350 x 2655	3900 x 3570 x 2540	4100 x 4200 x 3440	4100 x 5000 x 3440
凈重 Machine weight(Kg)	3500	5500	6300	6800	10500	18000	21000
